台积电公布技术路线工艺

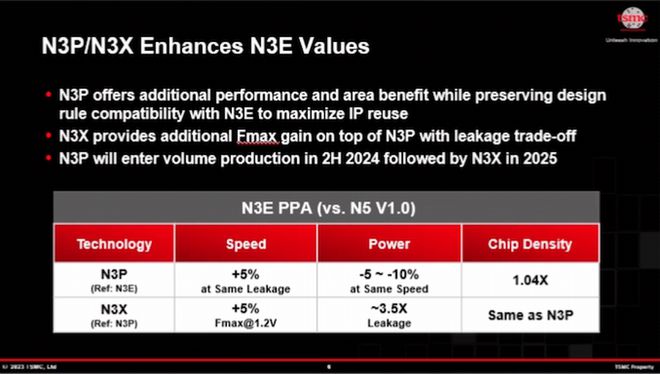

　　N3X则是优考虑HPC应用的性能和最大时钟频率。 因此其与N3P相比◆◆★◆■★，N3X在驱动电压为1.2V的情况下其速度提高了5% ,芯片密度与N3P相同。

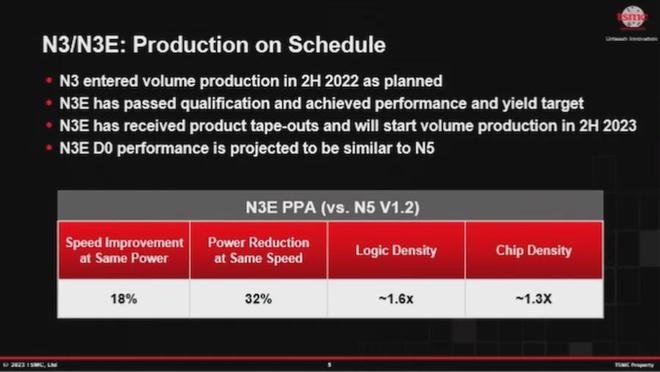

　　根据了解◆◆◆◆，台积电旗下的N3E工艺相比较现阶段的台积电5nm工艺■■★■★◆，可在相同频率下降低 32% 的功耗，或者在相同功耗下提高 18% 的性能。而N3P则可在相同频率下相比较于N3E降低5-10%的功耗★■★★◆，在同功耗的情况下提升5%的性能。
